佛山市亨冠化工有限公司—陶瓷廠污水處理
一種陶瓷廠污水處理裝置，屬于污水處理設備技術領域，用于處理陶瓷廠的污水，其技術方案是：它包括污水攪拌池、加藥混凝池、斜板沉淀池、濃縮池、過濾池、清水池，污水攪拌池的進水口與工廠污水管道相通，污水攪拌池通過液控污泥泵與加藥混凝池連接，加藥混凝池底部通過管路與斜板沉淀池下部相通，斜板沉淀池上部通過管路與過濾池相通，底部經柱塞泵管路分別與濃縮池和板框壓濾機相連，過濾池通過循環泵與清水池相連，清水池達標水經循環管路返回到車間再利用。本實用新型具有設備簡單、占地面積小、投資小、操作方便的優點，能夠?qū)⒑鄰U水的固、液分離，使污水達到環保標準，可實現陶瓷廠污水的循環利用，適用于對現有陶瓷廠污水系統進行改造。

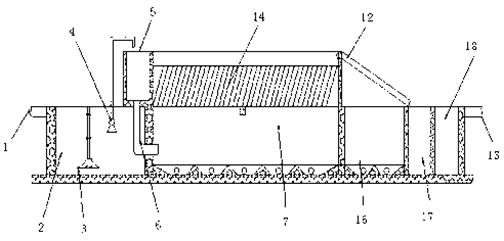

1.一種陶瓷廠污水處理裝置，其特征在于：它的構成中包括污水攪拌池(2)、加藥混凝池(5)、斜板沉淀池(7)、濃縮池(16)、過濾池(17)、清水池(18)，污水攪拌池(2)的進水口與工廠污水排放管道(1)相連接，污水攪拌池(2)與加藥混凝池(5)之間連接有液控污泥泵(4)及輸送管路，加藥混凝池(5)底部通過混凝水輸送管路(6)與斜板沉淀池(7)下部相連通，斜板沉淀池(7)的底部通過濃縮泥虹吸管路(8)與濃縮池(16)相連通，斜板沉淀池(7)上部的出水口有上清水輸送管路(12)與過濾池(17)相連通，斜板沉淀池(7)上部還有混水自吸泵管路(15)與加藥混凝池(5)相連通，過濾池(17)通過循環泵(19)與清水池(18)相連通，清水池(18)的出水口連接達標水循環管路(13)。
2.根據權利要求1所述的陶瓷廠污水處理裝置，其特征在于：所述污水攪拌池(2)內安裝有污水攪拌器(3)。
3.根據權利要求2所述的陶瓷廠污水處理裝置，其特征在于：所述加藥混凝池(5)的水平位置高于污水攪拌池(2)，加藥混凝池(5)還有混水泵管路(21)與濃縮池(16)相連通。
4.根據權利要求3所述的陶瓷廠污水處理裝置，其特征在于：所述斜板沉淀池(7)內安裝有斜板沉淀裝置(14)。
5.根據權利要求4所述的陶瓷廠污水處理裝置，其特征在于：所述濃縮池(16)通過柱塞泵管路(20)與板框壓濾機(9)相連。
6.根據權利要求5所述的陶瓷廠污水處理裝置，其特征在于：所述過濾池(17)內部加￠2-3mm石英渣和黃化煤。
陶瓷廠在生產過程中會產生大量的廢水，需進行工業廢水回收再利用，否則不僅污染環境，耗水量也會大的驚人。目前大多數陶瓷廠的污水處理系統投資大、占地面積大、需用人工多、污水循環利用率低，而且污水處理后產生的污泥需要人工清理，勞動強度很大，也較麻煩、費時、費力、效率低下。
解決上述技術問題的技術方案是：
一種陶瓷廠污水處理裝置，它的構成中包括污水攪拌池、加藥混凝池、斜板沉淀池、濃縮池、過濾池、清水池，污水攪拌池的進水口與工廠污水排放管道相連接，污水攪拌池與加藥混凝池之間連接有液控污泥泵及輸送管路，加藥混凝池底部通過混凝水輸送管路與斜板沉淀池下部相連通，斜板沉淀池的底部通過濃縮泥虹吸管路與濃縮池相連通，斜板沉淀池上部的出水口有上清水輸送管路與過濾池相連通，斜板沉淀池上部還有混水自吸泵管路與加藥混凝池相連通，過濾池通過循環泵與清水池相連通，清水池的出水口連接達標水循環管路。
